Laser svejsning af busbarer er en præcisionsbearbejdningsteknologi, der bruger en høj - energi - densitet laserbjælke som varmekilde til nøjagtigt at smelte busslinjerne (typisk tin - coated kobberstrimler) på solceller og celletilgeminerne og derved danner en relativ elektrisk forbindelse. Det giver fordele såsom høj hastighed, lille varme - påvirket zone, minimal deformation og let automatisering, hvilket gør det til en af de vigtigste processer i moderne fotovoltaiske (PV) modulproduktionslinjer.
Nøglekonfiguration af lasersvejsningssystem
Et typisk busbar -lasersvejsningssystem består hovedsageligt af følgende komponenter, hvis konfiguration direkte påvirker svejsekvaliteten:
|
Komponent |
Beskrivelse og nøglekonfigurationsparametre |
|
1. laserkilde |
Type: bruger typisk kontinuerlige - bølgefiberlasere (f.eks. IPG, Raycus) på grund af deres fremragende strålekvalitet og høj effektivitet. Bølgelængde: Cirka 1070 nm, der tilbyder god absorption af kobber- og tinmaterialer. Strøm: justerbar mellem 200W og 1000W afhængig af produktionskapacitet og materialetykkelse. Kraftstabilitet er kritisk vigtig. |
|
2.galvo scanningssystem |
Kernekomponent: Høj - Speed Galvanometer Scanner (Galvo), der afbøjer laserstrålen via bevægelige spejle for at muliggøre hurtig og kompleks sti -scanning. Nøjagtighed og hastighed: Høj - Præcisionsmotorer sikrer nøjagtig placering, med høj - hastighedsbevægelse, der matcher produktionslinjenes rytme. Feltlinse: f - theta -objektivet, hvilket sikrer konsistensen af fokusplanet over hele scanningsområdet. |
|
3. Processovervågningssystem |
CCD Vision System: Brugt til præcis placering af solceller og busbarer, der kompenserer for materiel forkert justering. Overvågning af svejsekvalitet: integrerer sensorer såsom plume, akustisk eller plasmagedetektion (f.eks. PPI, sammenhængende) for at detektere afvigelser i realtid under svejsning, såsom sprøjt eller dårlige svejsninger (kold lodning). |
|
4. Fixturing and Clamping System |
Positionering og klemme: Præcisionspositioneringstrin sikrer nøjagtig placering af solceller. Elastiske klemmeværktøjer (f.eks. Silikonestrimler) trykker forsigtigt busslinjen mod celleoverfladen under svejsning, sikrer tæt kontakt og forhindrer dårlig binding. |
|
5. Beskyttende gassystem |
Gastype: bruger typisk høj - renhedsnitrogen (N₂) eller argon (AR). Funktion: forhindrer smeltet metal (især tin) i at oxidere ved høje temperaturer, hvilket kan danne oxidslagge og påvirke svejsestyrke og elektrisk ledningsevne. Dysdesign og gasstrømningshastighed skal optimeres. |
|
6. Softwarekontrolsystem |
PATH -programmering: Aktiverer fleksible indstilling af svejsestier (typisk lige linjer eller multi - segmentlinjer), start/slutpunkter, laser til/off forsinkelsestider osv. Parameterstyring: Tillader præcis kontrol- og opskriftsstyring af parametre såsom laserkraft, svejsehastighed, frekvens og bølgeform. |
Typisk svejseparameterområde:
- Laserkraft: (Afhænger af materialetykkelse og svejsehastighed)
- Svejsehastighed: 100–500 mm/s
- Spotstørrelse: 50–200 μm
- Bølgeformmodulation: Kan bruge pulserede eller kontinuerlige bølgeformer; Strømmen reduceres undertiden i begyndelsen og slutningen af svejsningen for at minimere sprøjten.
Laser svejsemaskine til busbar
Klassificering efter laserstråle -tilstand og outputegenskaber
Dette er den mest grundlæggende klassificeringsmetode, der direkte bestemmer energiindgangstilstanden og den endelige svejsekvalitet.
1. enkelt - tilstand (enkelt - mode / grundlæggende tilstand) Laser svejsning
◎ Fordele: Høj dybde - til - breddeforholdet for svejsesømmen, hurtig svejsningshastighed, lille varme - påvirket zone (HAZ), der er egnet til præcisionsvejsning og tyndt materialeapplikationer.
◎ Ulemper: Kræver ekstremt stramme samlingstolerancer (ofte benævnt "nul gap"); Ellers er forbrænding - til eller defekter meget sandsynlige.
◎ Princip: Genererer en meget fin laserplads tæt på diffraktionsgrænsen (typisk 20-50 μm) og opnår ekstremt høj energitæthed.
◎ Applikationer: Var mainstream -løsningen i tidlige stadier; Brugt stadig i dag i applikationer, der kræver streng kontrol af varmeindgang, såsom tynd - filmbatterier og specifikke strukturer i effektbattericeller.
2. kvasi - Kontinuerlig bølge (QCW) laser svejsning
◎ Fordele: Relativt lav varmeindgang, hvilket reducerer termisk skade på den interne struktur af battericeller; Effektiv sprøjtekontrol.
◎ Ulemper: Svejsehastighed er typisk langsommere end kontinuerlig bølgelaser svejsning.
◎ Princip: Leverer høj energi i en pulserende tilstand, men med en høj pulsfrekvens, der muliggør dannelse af en kontinuerlig svejsesøm. Det genererer meget høj spidsstyrke inden for hver pulscyklus, skønt den gennemsnitlige effekt er lavere.
◎ Applikationer: Når svejsevarme - følsomme materialer (såsom battericeller), er QCW et vigtigt valg til at minimere termiske effekter så meget som muligt.
3. hybrid laser svejsning (hybrid laser svejsning)
◎ Fordele: Reducerer signifikant sprøjt og porøsitet markant, forbedrer svejsesømoverfladet glathed, giver højere tolerance over for huller og resulterer i en mere stabil svejsningsproces. Dette er i øjeblikket mainstream high - slutløsning til adressering af sprøjtproblemer.
◎ Ulemper: Mere kompleks systemkonfiguration og højere omkostninger.
◎ Fiberlaser (FL): Ansvarlig for dyb penetrationssvejsning, hvilket giver høj penetrationsevne.
◎ halvlederlaser (SL):Ansvarlig for forvarmning og kontrolleret afkøling; Har en større bjælkeplads med ensartet energifordeling.
Princip: ikke en enkelt klassificering af lasertype, men snarere en kombineret strategi. Den mest almindelige konfiguration er fiberlaser + halvlederlaser (fl - SL hybrid).
◎ Applikationer: Høj - End Power Battery Busbar -svejsning, især velegnet til kunder med "nul tolerance" krav til sprøjt.
Klassificering ved stråle -scanning og forarbejdningsteknologi
Denne kategori af teknologi bestemmer, hvordan laseren er rettet og anvendt til materialet, der direkte påvirker produktionseffektiviteten og fleksibiliteten.
1. fast optik svejsning (statisk optik)
◎ Princip: Laserhovedet forbliver stationært, mens svejsestien opnås ved at flytte arbejdsbordet (eller bruge en robot til at flytte emnet).
◎ Funktioner: Enkel systemstruktur, men lavere effektivitet og dårlig fleksibilitet. I øjeblikket bruges sjældent i høje - hastighedsproduktionslinjer.
2. Galvo Scanner Welding (Galvo Scanner Welding)
◎ Fordele: Ekstremt høj hastighed, med effektivitet langt overstiger mekaniske bevægelsesmetoder; Meget fleksibel programmering tillader let svejsning af forskellige komplekse 2D -mønstre.
◎ Ulemper: Begrænset scanningsområde (typisk inden for et enkelt "felt"), der kræver robotbevægelse for områder uden for marken; Krav med høj fladhed i marken for at undgå defokusering.
◎ Princip: Bruger høje - Speed Galvo Mirror Motors til at afspejle laserstrålen, hvilket muliggør hurtig afbøjning i planet under softwarekontrol, hvilket opnår millisekund - niveau -positionsskiftning.
◎ Applikationer: Den dominerende teknologi til den nuværende fotovoltaiske streng svejsning og effektbatterimodul/pakningsvejsning.
3. oscillerende / wobble svejsning
◎ Fordele: Øger effektivt svejsningsbredden, hvilket forbedrer tolerancen for monteringshuller markant; Rør den smeltede pool for at fremme gasudslip, reducere porøsitet og sprøjt; Forbedrer svejsedannelse.
◎ Ulemper: Reducerer lidt maksimal svejsningshastighed.
◎ Princip: Integrerer et svingningsmodul (typisk elektromagnetisk eller stemmespiraldrevet) i svejsehovedet, hvilket gør det muligt for laserstrålen hurtigt og højt - frekvensen oscillerer langs et foruddefineret mønster (f.eks. Cirkulær, figur {{3} otte otte, lineært).
◎ Applikationer: Er blevet en standardfunktion til forbedring af Busbar -svejsekvalitet - især til aluminiumsmaterialer - og er ofte integreret med galvo -scannere eller robotsystemer.
4. Beam Splitting Welding (Beam Splitting)
◎ Fordele: Produktionseffektiviteten forbedres markant, hvilket muliggør samtidig svejsning af flere svejsepunkter eller sømme.
◎ Ulemper: Komplekst optisk system; Ensartet energifordeling blandt bjælker er kritisk; højere omkostninger.
◎ Princip: Bruger optiske komponenter til at opdele en enkelt laserstråle i flere bjælker (f.eks. 2-i-1, 4-i-1), hvilket tillader samtidig svejsning flere steder.
◎ Applikationer: Velegnet til høje - effektivitetsproduktionsscenarier, såsom samtidig svejsning af flere punkter i fotovoltaiske streng svejsemaskiner.

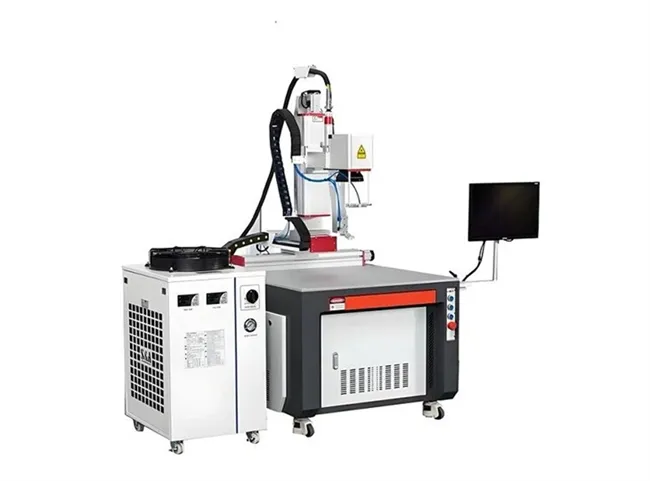

Galvo Scanning Laser Welding Machine
Klassificering ved svejsestrategi og materiel anvendelse
1. enkelt - lag svejsning
Den mest almindelige tilgang, hvor laserstrålen er direkte bestrålet på overfladen af busbar og celleterminal (eller fotovoltaisk bånd og solcelle) til svejsning.
2. Penetrationsvejsning
Primært brugt til strukturer i effektbatterier, hvor et stik (eller busbar) dækker celleterminalen. Laserfokus er typisk indstillet på overfladen af stikket, hvilket gør det muligt for energien at trænge igennem stikket og danne en smeltet pool på terminaloverfladen og opnå metallurgisk binding. Præcis kontrol af energiindgang er påkrævet for at forhindre forbrænding - igennem.
3. svejsning af forskellige materialekombinationer
Aluminium - til - aluminiumsvejsning: mest almindeligt, men aluminium har høj laserreflektivitet og er tilbøjelig til porøsitet og sprøjt, hvilket gør det til en teknisk udfordring. Ofte adresseret ved hjælp af oscillerende svejsning eller hybrid svejseteknikker.
Kobber - til - Kobbersvejsning: Kobber har endnu højere refleksionsevne og fremragende termisk ledningsevne, hvilket kræver højere effekttæthed og mere præcis parameterkontrol.
Aluminium - til - kobberheterogen metal svejsning: den vanskeligste type. Det har en tendens til at danne sprøde intermetalliske forbindelser (IMC'er), som kan forringe elektrisk ledningsevne og mekanisk styrke. Specielle teknikker såsom høj - hastighedsvejsning (for at reducere varmeindgang), svejsesvejsning (for at fremme ensartet legeringsdiffusion) og specialiseret bølgeformkontrol er påkrævet for at undertrykke overdreven IMC -lagvækst.

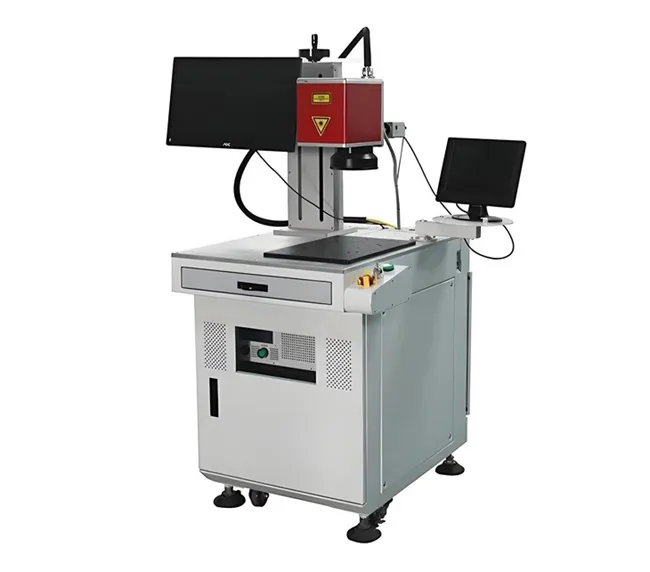

Quasi - Kontinuerlig bølgelaser svejsemaskine
Root Cause Analysis for Spatter (Explosion Points) defekter i Busbar Laser Welding
|
Defektkategori |
Specifik manifestation |
Direkte konsekvenser |
Kernemekanisme |
|
Problemer med energiinput |
Talrige uregelmæssige metaldråber omkring svejsepunktet |
Kortslutning, dårligt udseende, forurening |
Overdreven energitæthed forårsager øjeblikkelig voldelig fordampning af metal; Damptryk skubber smeltet metal ud. |
|
Materiale og overfladeproblemer |
Inkonsekvent sprøjt størrelse, ru svejsningsoverflade |
Dårlig svejsning (kold lodde), øget kontaktmodstand |
Fordampning og ekspansion af belægningsforureninger eller overfladeforurenende stoffer (f.eks. Olie, fugt) udløser sprøjtning. |
|
Problemer med beskyttende gas |
Sorte oxidation ved svejsepunktet, ledsaget af sprøjt |
Øget svejsning af svejsning, reduceret elektrisk ledningsevne |
Svigt i beskyttende gas fører til reaktion mellem smeltet metal og luft; Dårlig fluiditet og ujævn damptryk forårsager sprøjt. |
|
Udstyr og processtabilitet |
Ustabil sprøjtfænomen, svingende kvalitet (god/dårlig intermitterende) |
Udbytte svingninger, vanskelige at kontrollere |
Parameter ustabilitet eller ustabil udstyrstilstand forårsager periodiske afvigelser i energiindgang eller fysisk tilstand. |
Root Cause Analysis for Busbar Spatter og Explosion Point Defekter
|
Analysedimension |
Specifikt indhold |
Forklaring og eksempler |
|
Defektegenskaber |
Makroskopisk udseende |
Tydeligt synlige buler, huller (eksplosionspunkter) på svejsesømmen, med uregelmæssige metalpartikler spredt rundt. |
|
Mikroskopisk udseende |
Uregelmæssige kanter af buler, der viser morfologien af smeltet metal med magt revet fra hinanden. |
|
|
Diagnosemetoder |
Visuel/mikroskopinspektion |
Direkte observation af svejsningsudseende for at identificere diskontinuerlige eller udpakkede områder. |
|
EL -test |
Lyste pletter ved svejsepunktet (indikerer øget seriemodstand og lokal opvarmning) eller mørke pletter (indikerer den aktuelle koncentration i nærheden). |
|
|
Offline overvågning |
Høj - hastighedskameraer kan tydeligt fange den dynamiske proces med metalfordampning og udsprøjtning af dråbe. |
|
|
Onlineovervågning |
Integrerede plasma/optiske signalmonitorer udløser alarmer under svejsning, hvilket indikerer unormalt intense signaler på det tidspunkt. |
|
|
Direkte påvirkninger |
Elektrisk ydeevne |
Dårlig lodning: Materiale tab ved eksplosionspunkter reducerer det effektive ledende område, hvilket forårsager en kraftig stigning i kontaktmodstand. |
|
Mekanisk ydeevne |
Nedsat forbindelsesstyrke: defekter i svejsepunktet nedre trækstyrke, hvilket gør det tilbøjeligt til fiasko i efterfølgende processer. |
|
|
Pålidelighedsrisiko |
Hot spot -risiko: Høj - modstandspunkter genererer kontinuerlig varme under drift, hvilket potentielt forårsager hot spot -effekter og skadelige solceller. |
|
|
Sikkerhedsrisiko |
Kortslutning: Store sprøjtpartikler kan bygge bro over tilstødende kredsløb, hvilket fører til modul kort - kredsløbssvigt. |
Root Cause Analysis for Busbar Spatter og Explosion Point Defects
|
Rodårsagskategori |
Specifik rodårsag |
Løsninger og optimeringsforanstaltninger |
|
Procesparametre |
Overdreven magt |
Adfærd DOE (design af eksperimenter) for at identificere en sprøjt - gratis procesvindue; Reducer passende laserkraft. |
|
For langsom hastighed |
Forøg svejseshastigheden for at forkorte eksponeringstiden for laser og forhindre overdreven varmeakkumulering. |
|
|
Ingen rampekontrol |
Aktivér "rampe op/ned" (hældning stigning/efterår) for laserkraft for at sikre glat effektovergang i start/stopfaser. |
|
|
For lille pletstørrelse |
Forøg let defokusafstand for at forstørre spotstørrelsen og reducere spidsenergitætheden. |
|
|
Indgående materialer |
Overdreven tinbelægningstykkelse på busbar |
Styrke den indgående materialeinspektion; Koordiner med leverandører for at kontrollere tinlagstykkelsen inden for optimal rækkevidde. |
|
Problemer med tinkomposition |
Bekræft tinlegeringstype; Undgå materialer, der indeholder lav - kogende - punkt urenheder (f.eks. visse fosforiseret kobber). |
|
|
Overfladeforurening |
Forbedre renlighedsstyring af indgående materialer og produktionslinje; Sørg for, at der ikke er olie, oxidlag eller fugt i svejseområdet. |
|
|
Dårlig loddelighed af gitterlinjer |
Feedback til solcelleproducent for at optimere gitterpastaformulering og skærmprint/sintringsproces. |
|
|
Udstyrsstatus |
Problemer med beskyttende gas |
Kontroller gasforsyningen: Sørg for høj gasrenhed (f.eks. 99,99% N₂), juster strømningshastigheden (~ 15–25 l/min), og sørg for, at dysen er blokeret og korrekt vinklet mod smeltepuljen. |
|
Utilstrækkeligt klemmetryk |
Juster eller udskift klemmer for at sikre tæt kontakt mellem busbar og solcelle under svejsning, hvilket minimerer termisk modstand. |
|
|
Ustabil laserudgangseffekt |
Kalibrer med jævne mellemrum laserudgang ved hjælp af en effektmåler for at sikre stabilitet. |
|
|
Galvo/Focus Drift |
Udfør regelmæssigt udstyr til vedligeholdelse af udstyr og optisk system. |
|
|
Kølesystemfejl |
Kontroller laser- og kølevandstemperaturen for at sikre effektiv afkøling og forhindre "termisk linse" -effekt. |
|
|
Miljøfaktorer |
Høj omgivelsesfugtighed |
Kontrolleringsværksted Fugtighed for at forhindre kondensation af vanddamp på materielle overflader. |
Root forårsager sporbarhed for Busbar Spatter og Explosion Points:
- Første diagram (mekanismeanalyse): Hjælper ingeniører hurtigt med at forstå de vigtigste kategorier, som Spatter kan stamme fra.
- Anden diagram (defektanalyse): Beskriver den fysiske proces med sprøjtedannelse og hjælper med at forstå "hvorfor den eksploderer."
- Tredje diagram (rodårsag sporbarhed): Er det mest kritiske værktøj til at løse problemet. Det sporer fænomenet tilbage til de mest specifikke, handlingsmæssige og kontrollerbare slutfaktorer.
Anbefalet fejlfindingssekvens til praktiske applikationer:
- Prioritere procesparametre: Kontroller, om de aktuelle indstillinger er inden for det verificerede procesvindue, især laserkraft og svejsehastighed. Bekræft straks, om strømrampen - op/ned kontrol er aktiveret.
- Kontroller derefter udstyrsstatus: Bekræft om beskyttelsesgasstrømningshastighed og renhed opfylder kravene; Kontroller, om klemmeværktøjet er intakt; Bekræft laserudgangsstabilitet (kan måles med en effektmåler).
- Undersøg derefter indgående materialer: Prøve tilfældigt den aktuelle batch af busbarer for at kontrollere tinlagstykkelsen og overfladens renlighed, hvilket sammenligner dem med tidligere gode batches.
- Endelig skal du evaluere miljøforhold: Kontroller, om der er nogen unormale ændringer i værkstedstemperatur, fugtighed eller gasforsyning.
Almindelige svejsefejl, årsager og løsninger
Følgende er de hyppigst opståede problemer i Busbar Laser -svejsning sammen med deres grundlæggende årsager og tilsvarende løsninger.
1. Kold lodning / utilstrækkelig svejsestyrke
Fænomen:
Høj kontaktmodstand ved svejsepunktet, lav mekanisk forbindelsesstyrke; Let ekstern kraft kan forårsage løsrivelse. EL -test viser lokaliserede lyspunkter eller unormalt høj serie modstand.
Årsager:
◎ Utilstrækkelig energiindgang: Laserkraft er for lav, eller svejsehastigheden er for hurtig, hvilket resulterer i utilstrækkelig penetrationsdybde og manglende dannelse af effektiv metallurgisk binding.
◎ Dårlig kontakt/hul: Utilstrækkeligt klemmetryk eller skæv solceller skaber huller mellem busbar og celletilstand.
◎ Overfladeforurening: Oxidlag, olierester eller fluxrester på cellenet eller busbjælkeoverfladen hindrer befugtning.
◎ Stråle forkert justering: Galvo forkert justering eller visuel positioneringsfejl får laserstrålen til at gå glip af det tilsigtede svejseområde.
Løsninger:
◎ Optimer laserparametre (øg effekten eller reducer hastigheden) for at sikre tilstrækkelig energiindgang.
◎ Inspicér og juster klammenearmaturet for at sikre ensartet og stabilt tryk.
◎ Styrke indgående materiale rengøring og renlighedskontrol.
◎ Kalibrer regelmæssigt galvo -scanneren og visionsystemet.
2. Burn - gennem / solcelleekrakning
Fænomen:
Overdreven laserenergi forbrænder gennem siliciumsubstratet i solcellen, hvilket forårsager cellefragmentering eller mikrokrakker. El -test viser åbenlyse mørke pletter eller mørke linjer.
Årsager:
◎ overdreven energiindgang: Laserkraft er for høj, svejsningshastigheden er for langsom, eller laserplet er for lang tid er for lang.
◎ Forkert fokusposition: Focalepunktet er placeret under overfladen af solcellen, hvilket fører til alt for koncentreret energi.
◎ Inkonsekvent celletykkelse: Variationer i indkommende solcelletykkelse får tyndere områder til at være mere tilbøjelige til at brænde - gennem under faste parametre.
Løsninger:
◎ Optimer laserparametre (reducer strømmen eller øg hastigheden).
◎ Genkalibrer fokusplanet for at sikre, at det er netop på emnets overflade.
◎ Overvej implementering af et reelt - Time Energy Feedback Control System, der dynamisk justerer effekten baseret på overfladereflektivitet eller termisk stråling.
3. Spatter
Fænomen:
Smeltede metaldråber skubbes ud under svejsning og land på solcelleoverfladen eller det omkringliggende område. Dette kan forårsage kortslutninger (hvis der forbinder tilstødende kredsløb), dårligt udseende eller materialetab ved svejsepunktet.
Årsager:
◎ overdreven energiindgang: Metal gennemgår hurtig og voldelig fordampning; Damptryk skubber smeltet metal ud.
◎ Materielle problemer: Busbarbelægningen (TIN -lag) er for tyk eller indeholder flygtige komponenter.
◎ Utilstrækkelig beskyttelsesgas: Utilstrækkelig gasstrømning undlader at undertrykke eksplosiv fordampning effektivt af metaldamp.
Løsninger:
◎ Brug rampingkontrolfunktion: Forøg gradvist eller mindsk laserkraften i starten og slutningen af svejsning for at undgå pludselige effektændringer.
◎ Optimer beskyttende gasstrømningshastighed og vinkel for bedre at dække smeltepuljen.
◎ Juster procesparametre passende for at identificere en sprøjt - gratis procesvindue.
4. overfladeoxidation / sorte
Fænomen:
Svejseoverfladen er ru, mørkere og mangler glans, hvilket resulterer i reduceret elektrisk ledningsevne og mekanisk ydeevne.
Årsager:
◎ Fejl i beskyttelsesgas: Utilstrækkelig gasrenhed, lav strømningshastighed eller dyseblokering fører til smeltet metal, der reagerer med ilt i luften.
◎ Miljøforurening: Dårlig luftkvalitet omkring svejseområdet.
Løsninger:
◎ Inspicér og sørg for, at det beskyttende gasforsyningssystem fungerer korrekt; Brug høj - renhed inert gas (f.eks. 99,999%).
◎ Forøg gasstrømningshastigheden eller optimer dysens design for at sikre fuld dækning af smeltepuljen.
5. Ujævn svejsesøm
Fænomen:
Inkonsekvent svejsebredde, intermitterende svejsning, tilstedeværelse af buler eller pukkel (camelback).
Årsager:
◎ Ustabile parametre: Fluktuationer i laserkraft eller ikke - ensartet svejsningshastighed.
◎ Inkonsekvent fodring: Variationer i busbartykkelse, belægningstykkelse eller fladhed.
◎ Varmeakkumulering: Under kontinuerlig svejsning påvirker resterende varme fra tidligere svejsepunkter det næste svejsepunkt.
Løsninger:
◎ Udfør regelmæssig vedligeholdelse på lasersystemet for at sikre en stabil output.
◎ Kontroller strengt indgående materialekvalitet.
◎ Tilføj kølingstid i svejsestien, eller brug spring - svejsningstilstand til at sprede termiske effekter.
